Детский городок Гренада ДГ003.3

ДГ003.3
ДГ003.3
ДГ003.3
ДГ003.3
Паттерн
Габариты, ДхШхВ
7.75 х 4.03 x 3.83 м
Масса изделия, кг
624,49
Размеры площадки для установки
Не менее 10,62 х 7,52 м
Возраст
7-12 лет
Гарантийный срок
12 месяцев
Назначенный срок службы
5 лет
Сведения о сертификате
ЕАЭС RU C-RU.HA46.B.00268/20 с 01.06.20 по 31.05.25
Соответствие стандартам
Данное изделие спроектировано и изготовлено согласно ТР042/2017, ГОСТ Р 52169-2012 и соответствует требованиям ТУ 28.99.32-001-09880273-2019
Требуемая минимальная толщина синтетического покрытия
80 мм
В закладки
Возрастная группа
7-12 лет
Макс. кол-во человек
9
Макс. высота падения
2 м

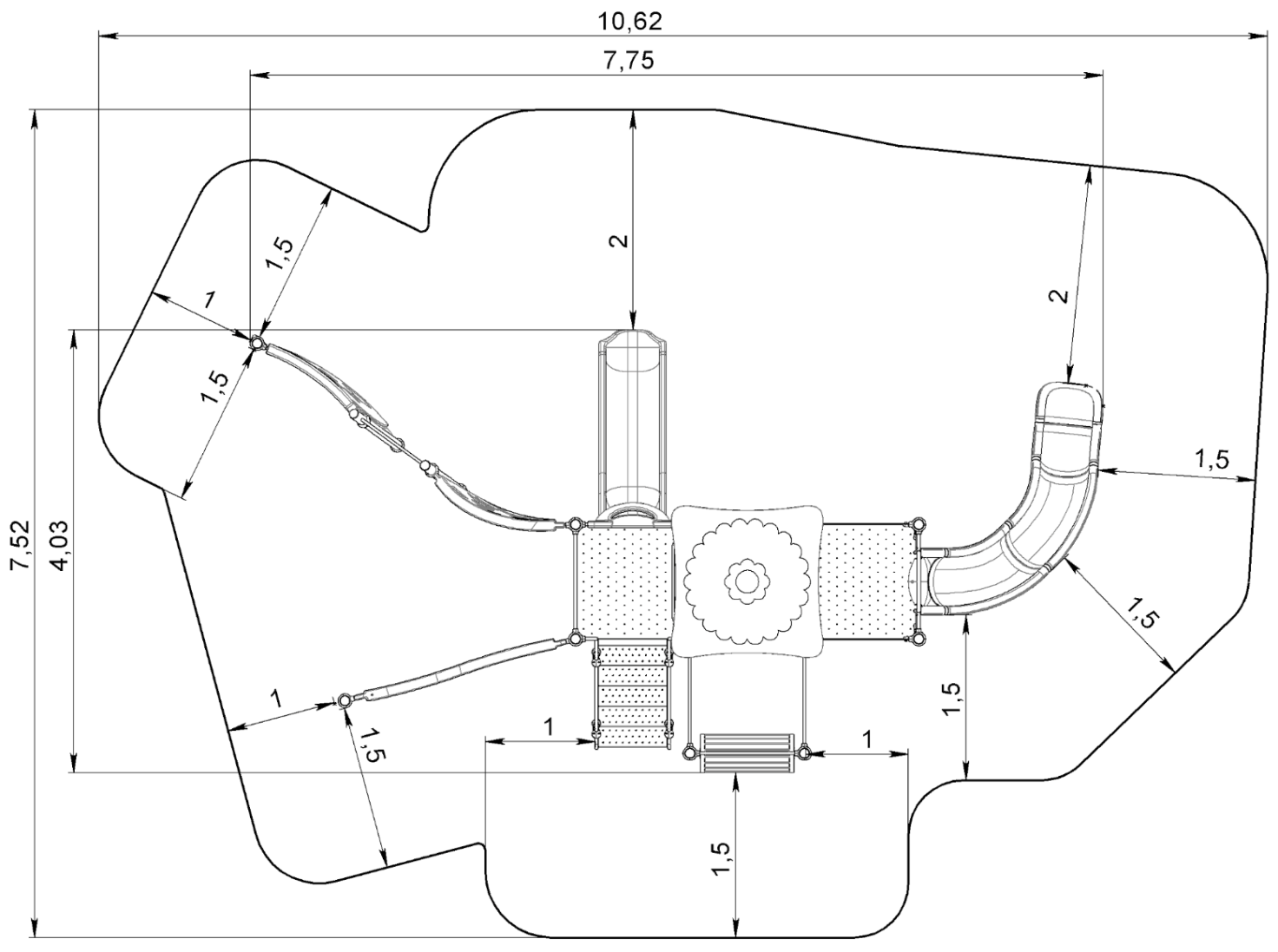

Зона безопасности
70,69 м
Высота спуска
0,9 м

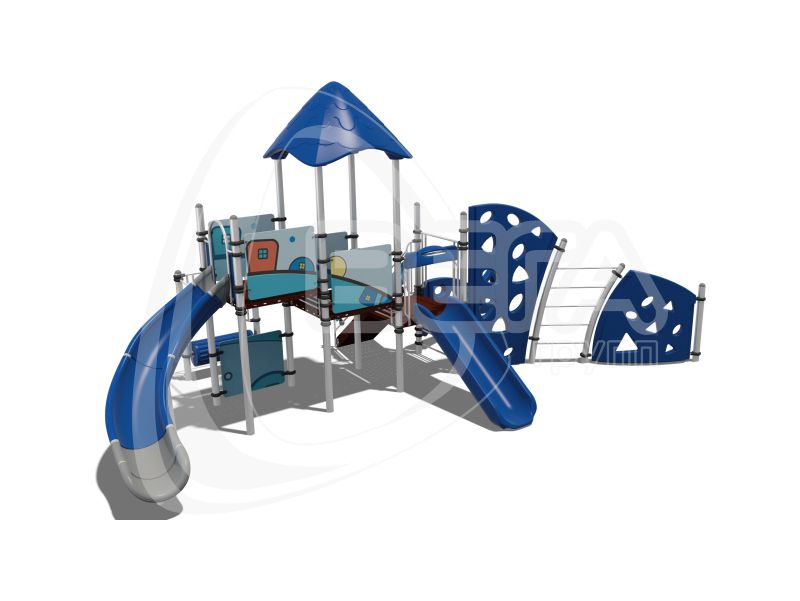

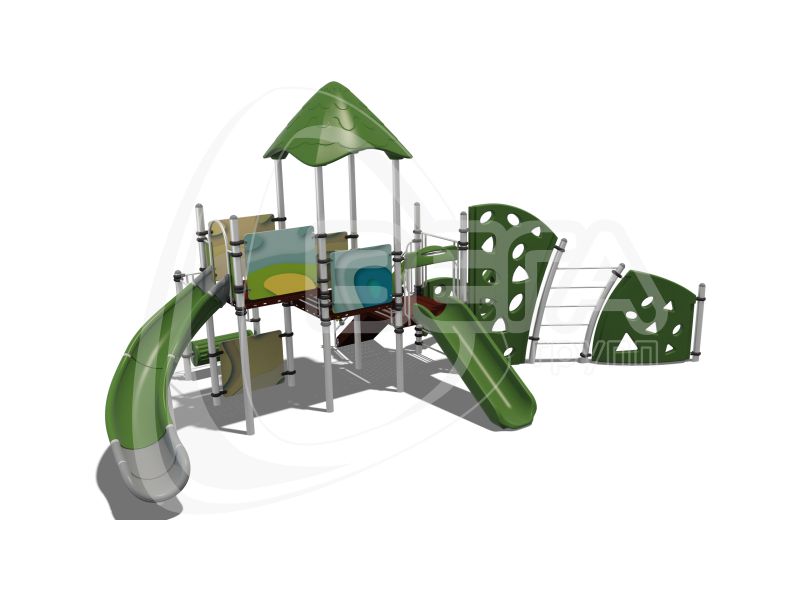

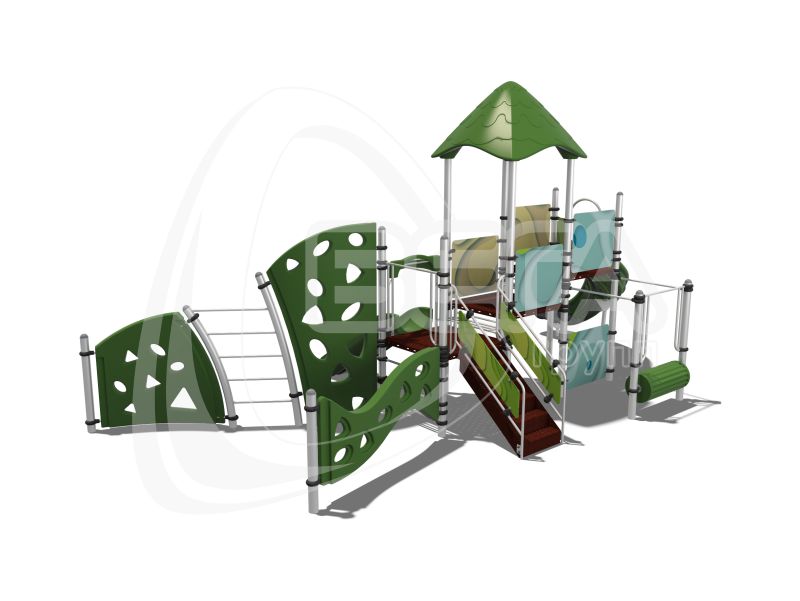

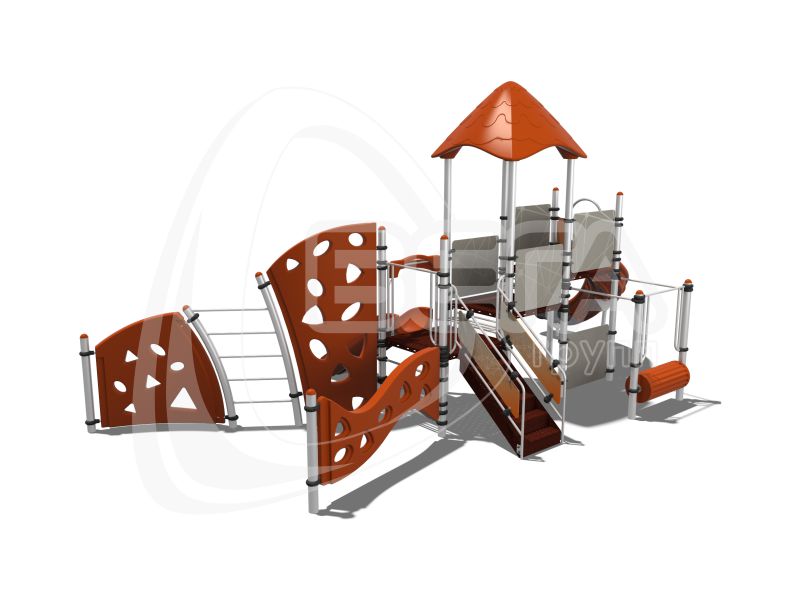

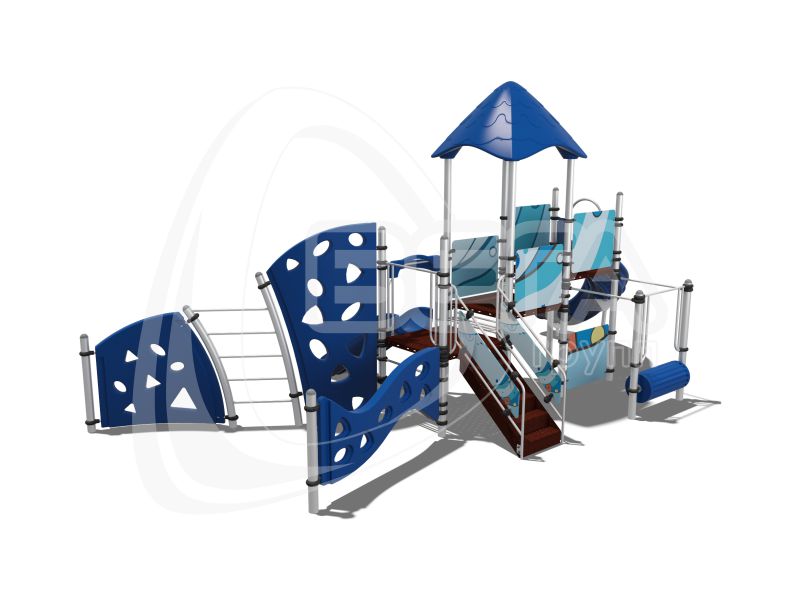

Комплектация: Детский городок состоит из открытых площадок и площадки закрытой 4-гранной крышей. Городок оснащен одной прямой лестницей для подъема, открытым прямым пластиковым спуском, открытым наборным поворотным пластиковым спуском, перемычками и перекладинами, одним канатными лазом, беговым барабаном, шведской стенкой для конструкции “Лаз Волна”. Оборудован панелями “Лаз горизонтальный” и “Лаз Волна”. “Лаз Волна” состоит из панелей пластиковых “Лаз большой” и “Лаз малый”.

Постоянное движение – естественное состояние любого ребенка. Детские городки «ВегаГрупп» – это именно то место, где ребенок получает необходимую нагрузку, дышит свежим воздухом и активно проводит время. Они наполнены разнообразными элементами, которые побуждают маленьких непосед прыгать, лазать, подтягиваться, карабкаться вверх и спускаться вниз. Каждый элемент городка ориентирован на тренировку и развитие различных навыков малыша, способствует не только физическому, но и умственному развитию ребенка. Ребенок учится взаимодействовать с другими детьми, строить отношения и познает правила поведения в обществе.

При проектировании и выборе материалов для производства, были учтены самые высокие требования безопасности, предъявляемые к детскому игровому и спортивному оборудованию не только в России, но и за рубежом.

  • Каркас городка выполнен из опорных стоек в количестве 16 шт. Опорная стойка представляет собой цельнометаллическую конструкцию из стальной трубы диаметром не менее 89 мм, с толщиной стенки не менее 2 мм, длиной 800-3500 мм. Опорные стойки устанавливаются с помощью специальных закладных под трубу (из арматуры длиной не менее 200 мм, диаметром не менее 8 мм) методом бетонирования.
  • Разноуровневые площадки основания выполнены из стального листа толщиной не менее 1,5 мм с противоскользящей просечкой, изготовленной методом вырубки, с подшивкой на втором этаже из ламинированной фанеры толщиной не менее 12 мм. Площадки имеют дополнительные ребра жесткости из профильной трубы в виде специальной конструкции, проваренной Х-образно по периметру. Площадки разной высоты соединяются порожками 300 мм, выполненными из трубы диаметром не менее 26,8 мм с толщиной стенки не менее 2,8 мм.
  • Канатный лаз изготавливается из комбинированного шестипрядного каната диаметром не менее 16 мм, который состоит из полипропиленовых прядей, шести оцинкованных жил и усиленного центрального полипропиленового сердечника для увеличения прочности и гибкости, что позволяет использовать его для конструкций сложных форм. Материал каната устойчив к воздействию УФ-излучения, не выгорает, хорошо сопротивляется механическим воздействиям. Все соединительные элементы, используемые для плетения сеток и лазов, изготавливаются из алюминиевого сплава на автоматизированной линии. Крепление сетки на уровне земли осуществляется с помощью закладных “вилка-скоба” методом бетонирования.
  • Пластиковые элементы открытых спусков, барабан, козырек, “Лаз малый”, “Лаз большой”, “Лаз горизонтальный” и крыша изготовлены из линейного полиэтилена низкого давления методом ротоформования. У начала прямого спуска установлена перекладина, за которую ребенок может держаться, когда садится на спуск. Перекладина закрыта декоративным пластиковым козырьком для обеспечения безопасности. Спуск фиксируется на уровне земли с помощью закладной под трубу методом бетонирования. Элементы наборного прямого пластикового спуска должны быть скреплены между собой алюминиевыми соединительными вставками и закреплены болтами. Составной спуск оборудован перекладиной, побуждающей ребенка садится на спуске для обеспечения безопасности. Спуск фиксируется в середине и на уровне земли с помощью закладной под трубу методом бетонирования.
  • Шведская металлическая стенка для “Лаз Волна” между большим и малым лазами выполнена из гнутой трубы диаметром не менее 89 мм с толщиной стенки не менее 2 мм и труб-перемычек диаметром не менее 26,8 мм с толщиной стенки не менее 2,8 мм.
  • Беговой барабан оснащен валом, изготовленным из металлической трубы диаметром не менее 21,3 мм с толщиной стенки 2,8 мм. Оборудован для безопасности поручнем, изготовленным из металлической трубы диаметром не менее 26,8 мм, толщиной не менее 2,8 мм.
  • Лестница со ступенями не менее 6 шт. изготовлена из стального листа толщиной не менее 1,5 мм с противоскользящей просечкой (метод вырубки). Лестницы имеют дополнительные ребра жесткости и оборудована перилами из металлической трубы диаметром не менее 26,8 мм с толщиной стенки не менее 2,8 мм. Поперечины перил, расположенные ниже основного поручня, выполнены из трубы диаметром не менее 21,3 мм с толщиной стенки не менее 2,8 мм.
  • Боковые панели, вставки перил, декоративные элементы изготовлены из влагостойкой фанеры FOF толщиной не менее 12 мм. Кромки фанеры закруглены и шлифованы.
  • Элементы к каркасу городка крепятся при помощи пластиковых хомутов из стеклонаполненного полиамида, фиксирующихся болтовыми соединениями, скрытыми в конструкции хомута. Использование стекловолоконного наполнителя увеличило прочностью, жесткость, стойкость к теплу и растрескиванию. Для надежной фиксации хомутов предусмотрены уплотнительные резиновые вставки, благодаря чему хомут плотно прилегает к трубе, не скользит в процессе эксплуатации.
  • Все открытые болтовые соединения должны защищаться пластиковыми заглушками; концы болтов должны быть обрезаны и защищены травмобезопасными пластиковыми колпачками.
  • В местах обрезки труб предусмотрены пластмассовые декоративные заглушки.
  • Все изображения печатаются износостойкими красками на UV-принтере с нанесением стилистического изображения и покрытием дополнительным финишным слоем защитного антивандального двухкомпонентного лака, который образует прочную износостойкую пленку. Готовое покрытие химически инертно, не токсично, устойчиво к трению, царапинам, к воздействию агрессивной среды; не имеет запаха. Изображения чёткие, с глянцем, не портятся при воздействии солнечных лучей, влаги, пара, при низких и высоких температурах. Антивандальное покрытие моется, позволяет легко удалять краску, граффити, клей от объявлений. Покрытие не оказывает негативного воздействия на свойства и характеристики обработанного материала, соответствует санитарным, экологическим нормам и пожаробезопасно.
  • Все металлические конструкции городка подвергаются обезжириванию, промывке, барботажу, травлению, а затем защитному оцинкованию или нанесению цинкосодержащего грунта с последующей окраской в автоматической линии. Окраска – полиэфирная порошковая с высокотемпературной сушкой. Порошковая краска имеет высокую стойкость к климатическим условиям и эстетичный внешний вид. Изделия из металла имеют плавные радиусы закругления и тщательную обработку швов. Сварные швы гладкие и исключают возможность травмирования пользователей при контакте.
  • На игровой комплекс установлена идентификационная табличка.

Условия монтажа

Установка оборудования проводится на ровной площадке, свободной от насаждений (см. рекомендации Министерства Регионального Развития РФ от 27 декабря 2011 г. № 613 "Об утверждении Методических рекомендаций по разработке норм и правил по благоустройству территорий муниципальных образований"), в соответствии с требованиями завода-изготовителя. При нарушении требований к монтажу и установке изделий гарантийные обязательства снимаются с завода-изготовителя.

* Производитель оставляет за собой право выбора материалов, изготавливаемых комплектующих и внесения изменений в конструкцию и комплектацию изделия в целях улучшения качественных характеристик.
